叉车属具的安装等级和承载能力计算

返回列表 来源:http://www.forklift1688.com 发布日期:2019-12-09

属具在叉车装配时首先需注意安装等级必须相同。世界各国对货叉架的标准均采用ISO-2328-1993《叉车挂钩型货叉和货叉架的安装尺寸》,我国各叉车厂家生产的各吨位货叉架严格按标准设计(国标GB/T5184-1996),因此在选择属具时只要按所选属具安装等级与货叉架安装等级相同,那么叉车与属具安装匹配是没有问题的。 叉车在选择属具时,只要使所选属具安装等级与货叉架安装等级相同,那么叉车与属具安装匹配是没有问题的。在一些特殊情况下,可通过对属具或叉车的安装等级进行调整,从而使原本不同安装等级的属具和叉车能够相互匹配。例如:用户家里已有一台Ⅱ级安装的纸卷夹,为了提高叉车与属具匹配后的综合承载能力,希望订购3T叉车(属三级安装),叉车制造厂商为满足用户需求,便可对叉车货叉架进行重新设计,使货叉架上、下横架间距满足二级安装尺寸,从而使该纸卷夹和3T叉车相互匹配。

2、承载能力:

由于使用了叉车属具,因而使得原有叉车的前悬增加,载荷中心距增大(前移),再加之叉车属具自身的重量,因此叉车的整车承载能力(起重量)将会下降。此时,叉车所允许的起重量可通过计算而得。其设计原则是:保持叉车的纵向稳定性及门架的强度和刚度,两者较小者即为叉车所允许的起重量。

正确选择使用叉车属具,可以为您的企业提升效率,降低成本。

属具安装等级系指属具产品背面的安装挂钩型式。标准产品均带有这些挂钩,要求叉车货叉架符合国际标准,以便正确的挂装联接。

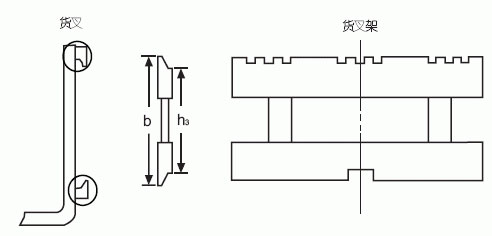

安装等级含义具体如下图表:

叉车属具的安装等级和承载能力计算

    2级安装   3级安装   4级安装   5级安装
叉车
额定起重量
(公斤)
  1000~ 2500   2501~4999   5000~8000   8001~10999
单位   公制
(毫米)
  英制
(英寸)
  公制
(毫米)
  英制
(英寸)
  公制
(毫米)
  英制
(英寸)
  公制
(毫米)
  英制
(英寸)

b公称   407   16.02   508   20   635   25   728   28.66
h3   最大   381   15   476   18.74   597.5   23.5   681   26.8
h3   最小   380   14.96   474.5   18.68   595   23.44   678   26.7

注:若需将属具安装在非标准货叉架上,请事先向公司销售部查询有关事宜。
